問:如何在AutoCAD中寫出空心字呢?
答:1.需要用空心字的字體,我用了這三個大字體
rubonm.shx
omv.shx
oli.shx
2.如果沒有字體,可用Express工具的「文字分解TXTEXP指令」,將文字分解為 2D線段。
▼延伸閱讀:
[練習]TXTEXP指令 繪製3D立體文字
http://www.autocad-tw.com/t2078-topic
[互助]字體檔分享交流~
http://www.autocad-tw.com/t18145-topic
↧
AutoCAD教學 使用空心字體
↧
[報告]DWG圖檔找不到大字體(SHX檔)之「替代大字體」解決方案
當在傳輸交流DWG圖檔時,我們必須提供對方圖檔相關聯的檔案(如:字體檔及大字體檔),對方才可以正常顯示圖面中所有文字內容,雖然可以透過「電子傳送」ETRANSMIT指令,自動將DWG圖檔所有字體檔打包成ZIP格式檔,連同DWG圖檔一併提供給對方,但有了字體檔使用者本身還是必須手動方式,放置到AutoCAD系統預設的字型支援路徑中,這樣開啟DWG圖檔才能正確找到字體顯示文字內容。
AutoCAD一直以來沒有自動指定替代「中文大字體檔(SHX)」功能,簡單說就是打開DWG圖檔後,圖面中若找不到的中文大字體,可透過介面設定以「chineset.shx」大字體暫時替換。目前使用者依預設當找不到中文大字體時,螢幕畫面會出現「替換字體」對話方塊,需以手動方式逐一選用「替代字體檔」,通常選用「chineset.shx」大字體暫時替換。
註:這邊的「暫時替換」意思是說,在目前圖面中暫時顯示正確文字內容而已,既有的文字型式大字體並不會替換,也就是說下次關閉AutoCAD後,再開啟圖檔或不同電腦開啟仍然需要手動方式選用「替代字體檔」。
所以目前業界選用「chineset.shx」大字體方式千其百種,在我的工作經歷及教學過程也提到了不少方式,但是截至目前為止AutoCAD仍然沒有一個簡單又有效率的方式,在這裡特別整理出心得與解決方法供大家參考,希望能對各界朋友在工作中能夠順利的解決替代大字體問題。
...
↧
↧
[分享]下載AutoCAD問答132篇.PDF
這是網路上搜尋到的文章,是大陸對岸的前人留下的「AutoCAD問答篇」!
很多指令名稱及內容為大陸用法,我大概修正了一下,有些資訊過於老舊我也刪掉,有的資訊太多我還沒有時間消化~
各位可以有空多看看,不論是老手或新手都是有某種程度的幫助,內容中有任何問題,歡迎一起回文討論喔~
▼下載AutoCAD 問答132篇.PDF(*回覆可見*)
下載: https://goo.gl/l3wqvO
備用: https://db.tt/BYmyb729
☆回文是美德,勿灌水回覆☆
↧
「報到」andyw0923
{1}如何得知 AutoCAD顧問 論壇: [朋友(老師)介紹請註明朋友帳號(老師姓名)、網路搜尋(網路轉載)請註明網址]
-----朋友介紹:Yifeng.h
{2}論壇中憑第一印象那個討論版區最吸引你:
-----論壇內容相當豐富,可以互相提供經驗。
{3}AutoCAD中您最感興趣的指令或功能: [請列舉二個,選其他請說明]
■基礎指令增強功能 □UCS座標 □外部參考 □配置出圖 □圖紙集 □系統規劃 ■LISP程式 □皆感興趣 □皆無興趣 □其他
{4}AutoCAD中您最擅長的指令或功能: [請列舉二個,選其他請說明]
■基礎指令增強功能 □UCS座標 ■外部參考 □配置出圖 □圖紙集 □系統規劃 □LISP程式 □皆擅長 □皆不擅長 □其他
{5}AutoCAD中您最困擾的指令或功能: [請列舉二個,選其他請說明]
□基礎指令增強功能 □UCS座標 □外部參考 ■配置出圖 □圖紙集 □系統規劃 ■LISP程式 □皆不困擾 □皆困擾 □其他
{6}感想/建議/意見提供: [務必說明您的感想或看法(建議)]
-----希望能從本論壇大家的經驗分享,學會CAD的程式基礎,工作上常要畫一些土木水利相關的結構體、鋼筋等或計算挖填土方計算,多專研大家提供的資訊,感恩。 ...
↧
[問題]有關填充線透明度顯示的問題
某次繪圖時發現物件使用填充線SOLID 設定透明度90%
存檔關閉後再次開啟該填充線透明度會自動變回Bylayer
下圖為檔案"存檔關閉前"畫面
下圖為"存檔後再次開啟檔案"畫面
使用Autocad 2018正版
請問各位先進高,該現象是否為系統變數設定所致?
該如何解決呢?
↧
↧
[問題]模型空間中設定兩個視埠.兩個視埠卻一直回到固定的比例,請問是動到什麼設定?
請問各位先進
在模型空間中設定了兩個視埠
當從作用中的視埠移到另一個視埠時.
兩個視埠皆會回到一個特定的比例
請問這樣的情形是動到那個系統變數或是設定?
煩請各位先進撥冗提點!!
在模型空間中設定了兩個視埠
當從作用中的視埠移到另一個視埠時.
兩個視埠皆會回到一個特定的比例
請問這樣的情形是動到那個系統變數或是設定?
煩請各位先進撥冗提點!!
↧
AutoCAD 2019 新功能討論
聽說明天3月22日推出 AutoCAD 2019
這個功能對你的工作有幫助的請發表個意見吧~
AutoCAD這麼多版本中,這個功能應該是最令人期待的新功能之一
每天套圖改圖的我們,終於可以有機會快速察覺新圖檔與舊圖檔的圖面差異!
AutoCAD 2019 COMPARE新指令:比較圖面差異
可以比較並亮顯相同圖面的兩個修訂之間或不同圖面之間的差異,然後會出動秀出「修訂雲形」註明圖面差異之處。
2018.03.23更新
最新出爐的「圖面比較」功能!
實用度:★★★★★
滿意度:★★★★★
▼比較結果:
圖檔1:為綠色(82)
圖檔2:為紅色(1)
兩張圖相同:為灰色(253)
PS:顏色可以自己改
修訂雲形樣式及大小也可自行調整,還可調整比較「繪製順序」
↧
[職缺]徵繪圖人員
職務類別:繪圖人員
工作內容:AUTO CAD 2D繪圖
需求人數:1人
薪資待遇:面議
工作性質:全職
身份類別:男需役畢
休假制度:周休二日
公司福利:依公司規定
上班時段:依公司規定
上班地點:台中烏日 健行路與三榮18路口 新光工地
應徵方式
聯絡人:李小姐
聯絡E-mail:fay_lee@fuhbic.com.tw
工作內容:AUTO CAD 2D繪圖
需求人數:1人
薪資待遇:面議
工作性質:全職
身份類別:男需役畢
休假制度:周休二日
公司福利:依公司規定
上班時段:依公司規定
上班地點:台中烏日 健行路與三榮18路口 新光工地
應徵方式
聯絡人:李小姐
聯絡E-mail:fay_lee@fuhbic.com.tw
↧
[已解決]工具區介面圖案變很大怎麼縮回原本大小?

工具區介面圖案變很大怎麼縮回原本大小?
↧
↧
[已解決]關於外部參考插入
請問外部參考是否能批次作業
↧

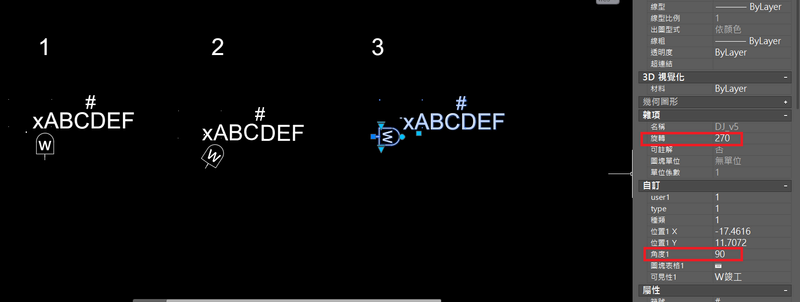

[討論] 請問如何用VBA更改動態圖塊裡的自訂參數
